Substratfilter Extern 400 GRAF 340110

Substratfilter Extern 400 von GRAF - optimiert für Kombination von Regenwassernutzung und Regenwasserversickerung

• In Baden-Württemberg als Ersatz für eine Mulden-Rigole verwendbar
• Freie Oberflächengestaltung möglich
• Optimiert für Kombination von Regenwassernutzung und -versickerung
• Rückhalt von Öl- und Benzinrückständen sowie Feinstpartikeln (z.B. Sand)
• Optimale Reinigungsleistung bestätigt durch unabhängige Prüfinstitute
• Nach DIBt Zulassungsgrundsätzen geprüft
• Leichter Austausch und Wartung von Filterkorb und Substrat
• Konstant hoher Wirkungsgrad durch regelmäßiges Trockenfallen des Substrates im Betrieb
• Max. 150 m² Anschlussfläche pro Substratfilter mit Anschluss DN 150
• Kombinierbar mit Abdeckung GRAF VS-Schachtsystem DN 400
• Maße:
• Ø max.: 485 mm
• Höhe: 950 mm

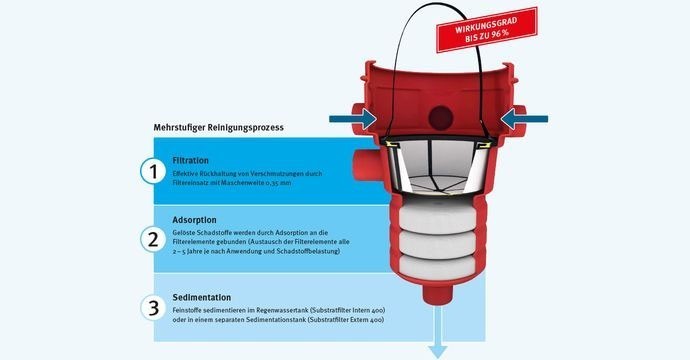

Mehrstufiger Reinigungsprozess:

1. Filtration - Effektive Rückhaltung von Verschmutzungen durch Filtereinsatz mit Maschenweite 0,35 mm
2. Adsorption - Gelöste Schadstoffe werden durch Adsorption an die Filterelemente gebunden ( Austausch der Filterelemente alle 2 – 5 Jahre je nach Anwendung und Schadstoffbelastung)
3. Sedimentation - Feinstoffe sedimentieren in einem separaten Sedimentationstank

Anschlussmaße Tankdom - für Substratfilter Extern 400 im Erdtank Carat

• Teleskop-Domschacht Mini:
• Zulauf 660 - 860 mm
• Ablauf 1095 - 1295 mm
• Teleskop-Domschacht Maxi:
• Zulauf 660 - 960 mm
• Ablauf  1095 - 1395 mm
• Alle Maße Anschlussmitte bis Erdoberkante

Lieferumfang:

• Substratfilter Extern 400
• inkl. Teleskop-Domschacht 400 mit PE-Deckel begehbar, Farbe rasengrün

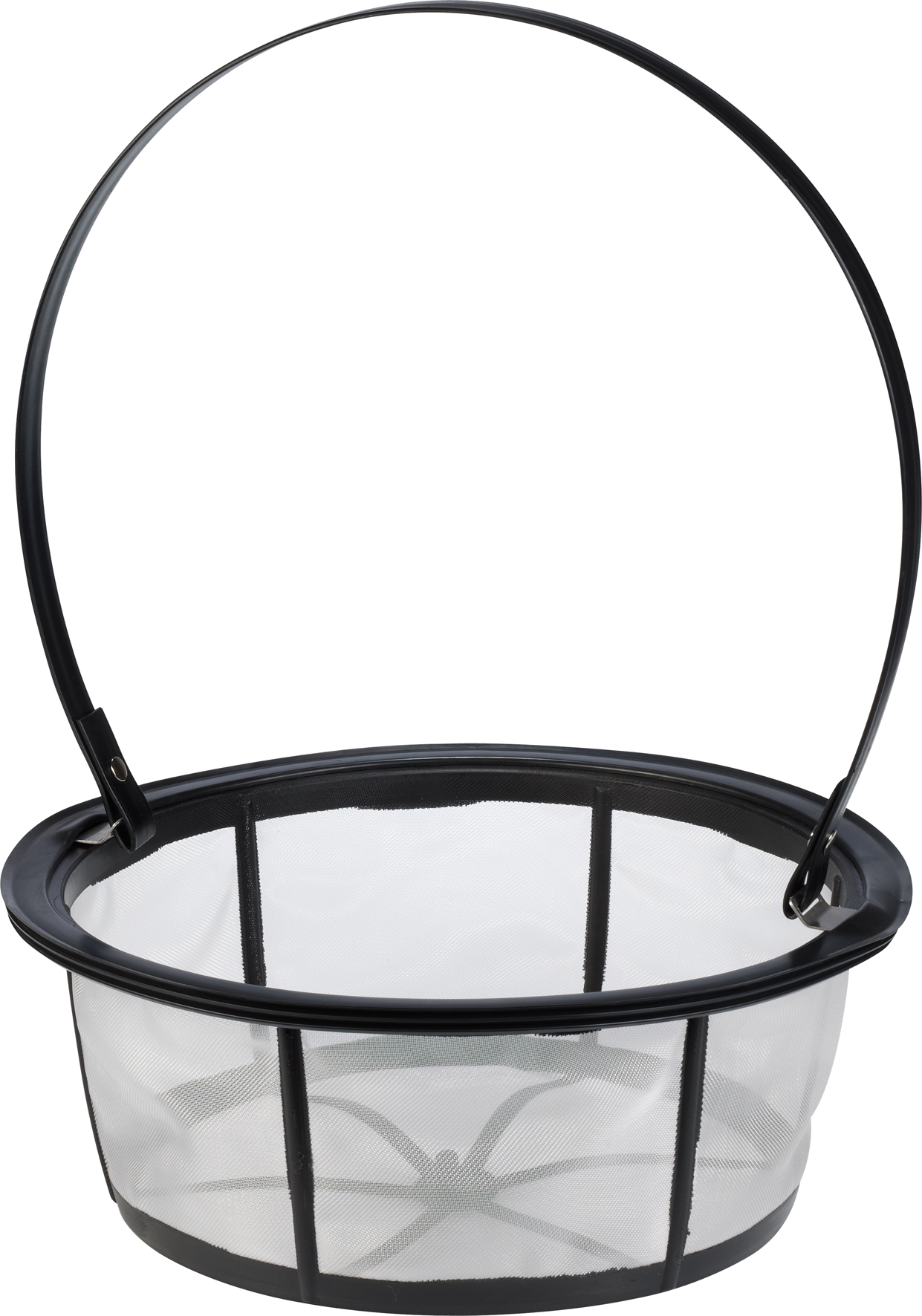

• Filterkorb mit praktischer Aushebevorrichtung
• Filtersubstrat
• 3 Stück Filtersäcke mit Aushebevorrichtung
