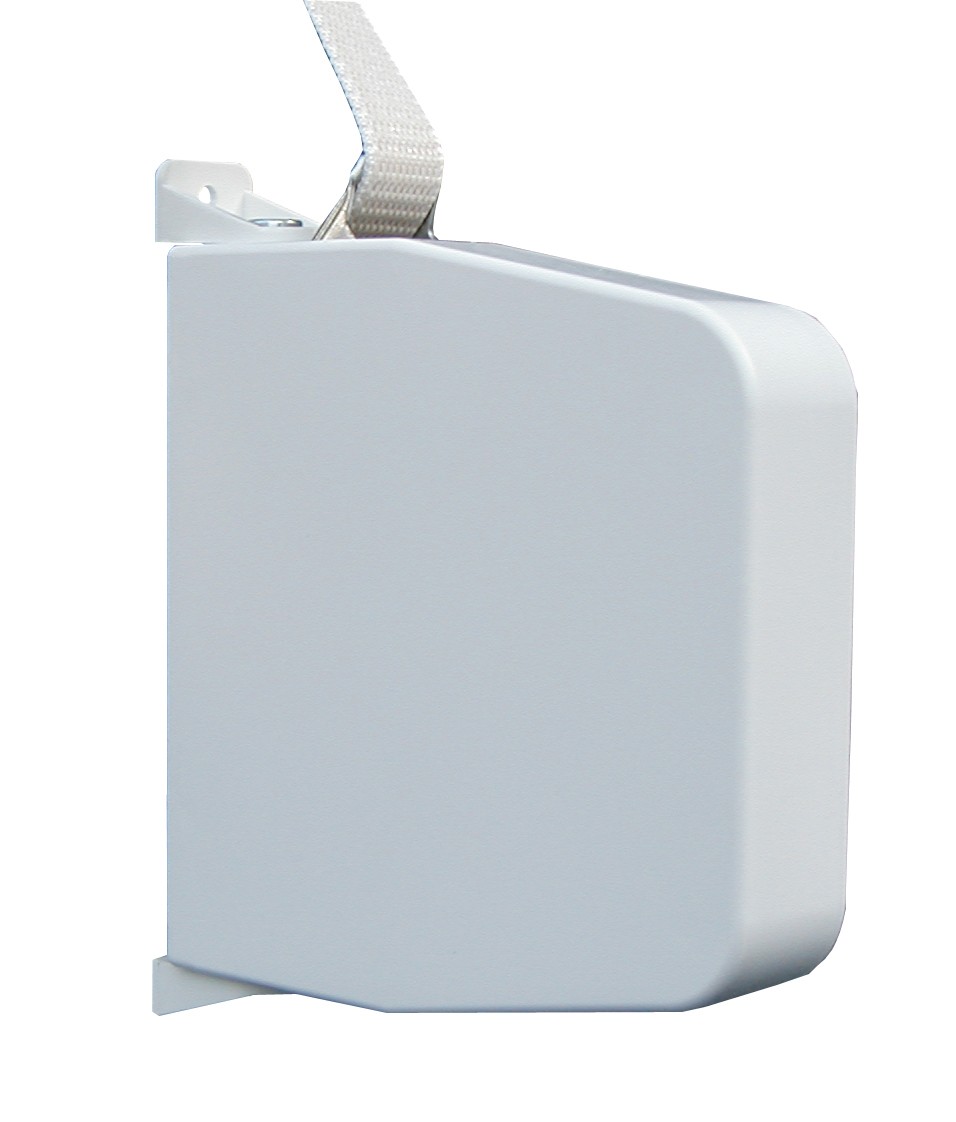

Abschraubwickler Schellenberg Maxi weiß Lochabstand 17 cm

Schellenberg Abschraubwickler MAXI

Sie treffen mit dem aufklappbaren Aufschraubwickler von Schellenberg die richtige Wahl, wenn folgende Voraussetzungen erfüllt sind:

• Ihr Rollladen entspricht dem Schellenberg System MAXI mit einem Achtkantwellen-Durchmesser von 60 mm und einer Profil-Deckhöhe von 52 mm.
• Der Lochabstand zur Befestigung des Aufschraubwicklers beträgt 17,0 cm.

Technische Daten:

• zur Aufputz-Montage an der Wand
• um 180 ° schwenkbar
• inklusive 5,3 m x 23 mm Rollladengurt
• Maße:
• B 34 x H 188 x T 156 mm
• Lochabstand: 170 mm

Montagehinweise:

• Rollladen schließen
• alten Aufschraubwickler und altes Gurtband ausbauen
• Rollladen von der Achtkantwelle lösen
• den neuen Schellenberg Gurtwickler auf der Wand oder dem Fensterrahmen montieren
• Gurtband etwa 4,5 m aus dem Aufschraubwickler ziehen und durch die Gurtführung in den Rollladenkasten führen
• das lose Ende des Rollladengurtes auf der Gurtscheibe befestigen
• das Gurtband durch Drehen der Rollladenwelle auf die Gurtscheibe wickeln (Drehrichtung beachten)
• Rollladen wieder an der Achtkantwelle befestigen
• Rollladenverkleidung wieder anbringen
